LD-SCB-025

Boîtier de commande du système tout-en-un monté en rack

  • La conception intégrée tout-en-un simplifie la configuration et le fonctionnement
  • L'installation discrète du boitier d'alimentation derrière l'écran permet des configurations propres et sans encombrement
  • Le contrôle marche/arrêt intégré de l'alimentation favorise un fonctionnement économe en énergie et durable
  • La conception pour montage en rack 1U s'intègre parfaitement dans les armoires serveurs standard
  • Le contrôle centralisé via LAN et RS-232 garantit une gestion simplifiée du système
Demande de renseignements sur les ventes  Partager

INTRODUCTION

Le LD-SCB-025 est un système de contrôle « Tout-en-un » compact monté en rack, conçu spécifiquement pour les écrans LED personnalisables de ViewSonic (série LDC). Conçu pour un déploiement simplifié et une intégration efficace, il présente un format rack 1U qui s'adapte aux armoires serveurs standard, ce qui le rend idéal pour les environnements audiovisuels soucieux de l'espace. Son système d'alimentation discret s'installe derrière l'écran pour une configuration propre et professionnelle sans câblage visible. Le contrôle de l'alimentation par touche unique permet un fonctionnement économe en énergie, tandis que les ports de contrôle LAN et RS-232 permettent une surveillance et une gestion centralisées — parfait pour les environnements ProAV nécessitant des solutions évolutives et nécessitant peu de maintenance

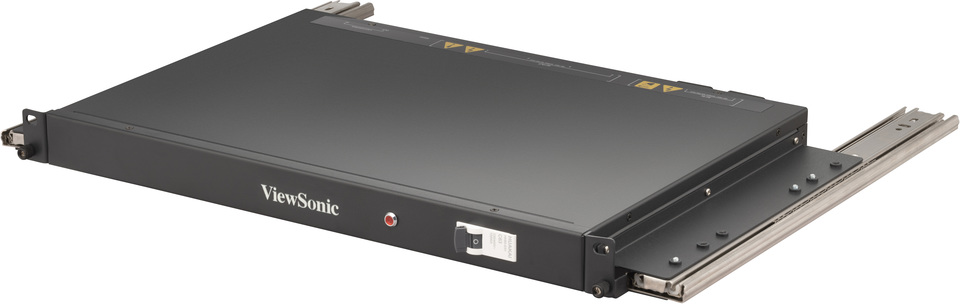

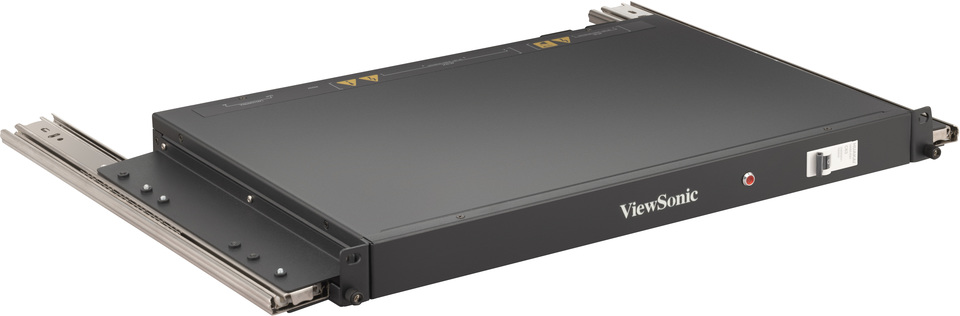

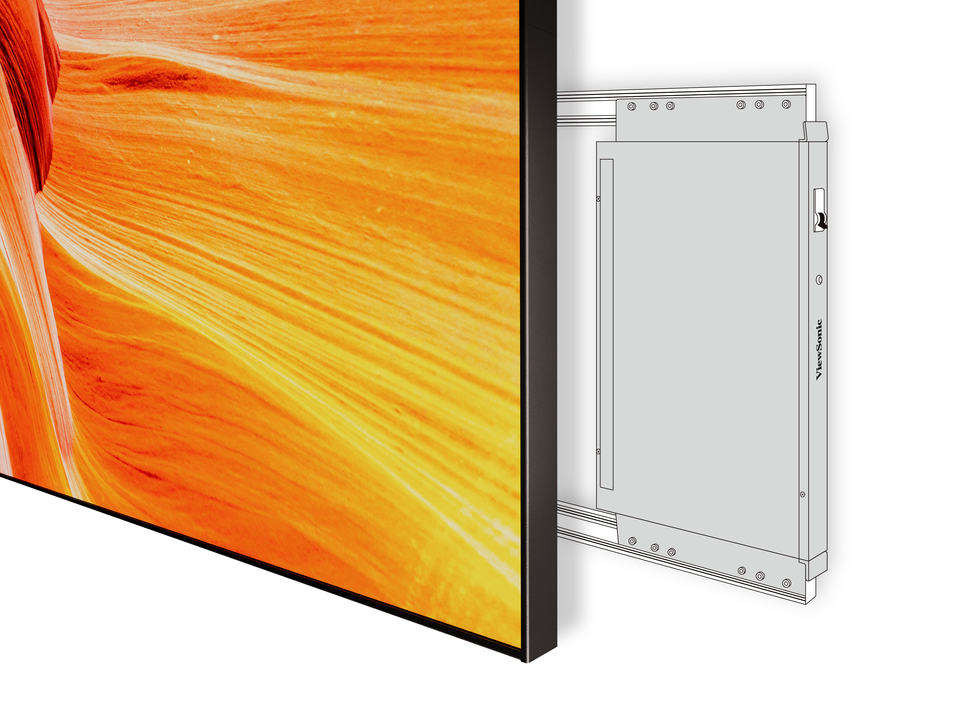

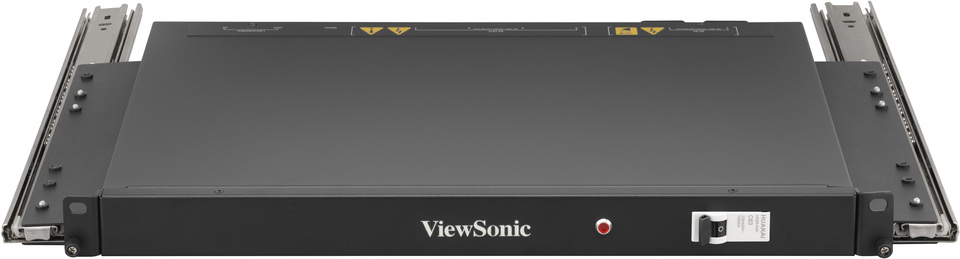

Installation derrière l'écran pour une configuration d'alimentation facilitée

Le boîtier de contrôle du système tout-en-un simplifie la gestion de l'alimentation en évitant les configurations encombrantes et en réduisant le besoin de faire appel à des électriciens agréés. Son montage discret derrière l'écran minimise la longueur des câbles et l'exposition du matériel, ce qui permet des installations plus rapides et plus propres, réduit la complexité réglementaire et aide à réduire les coûts d'installation dans les environnements commerciaux et d'entreprise.
Intégration de l'alimentation sans encombrement
Behind-Screen Mounting for Effortless Power Setup 1

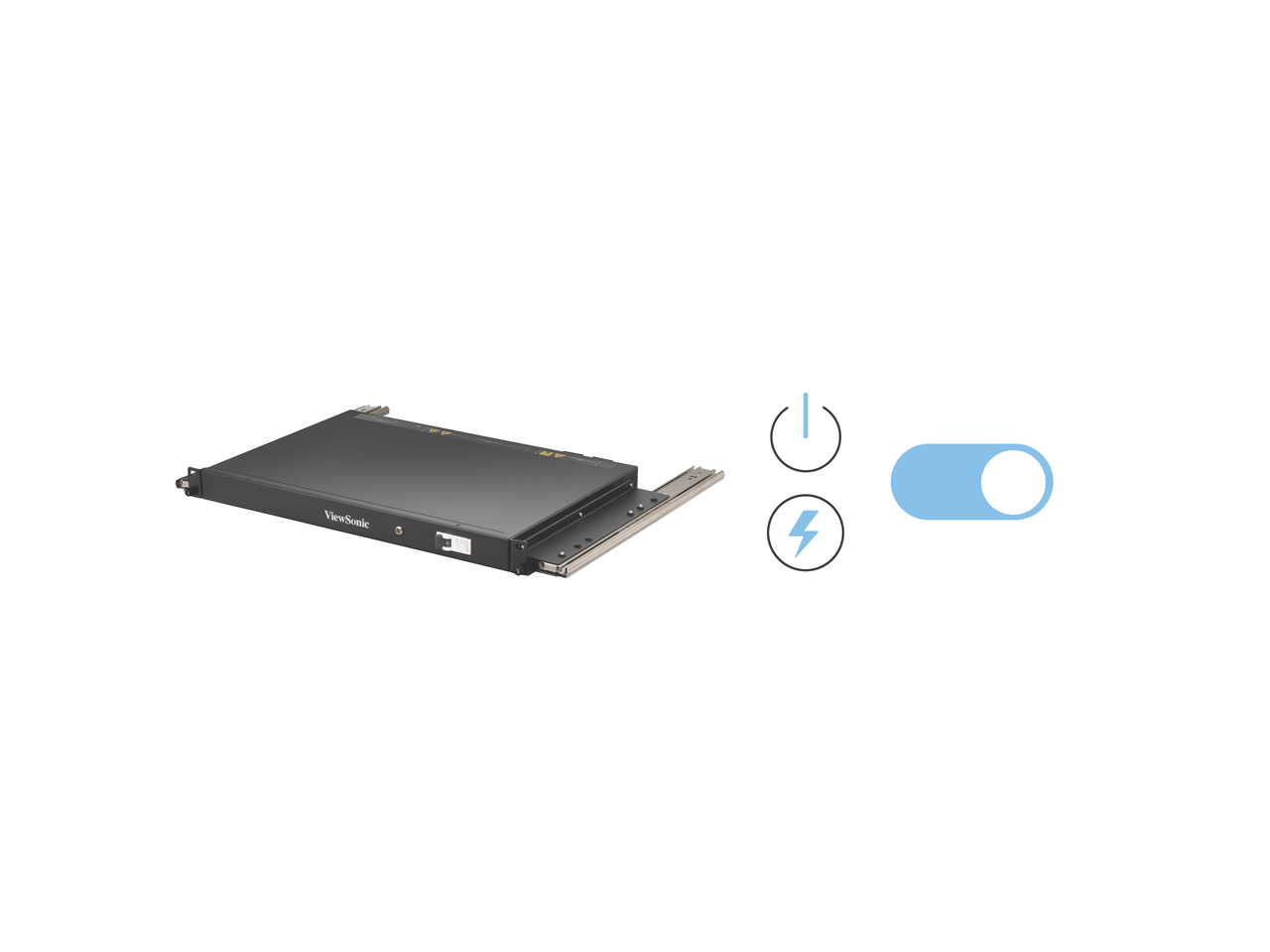

Consommation d'énergie réduite avec un contrôle plus intelligent

Mettez l'ensemble du système hors tension d'une seule commande, éliminant ainsi la nécessité pour les techniciens d'accéder manuellement aux équipements dans les salles de serveurs. Contrairement aux configurations conventionnelles, ce boîtier de contrôle de système Tout-en-un offre une capacité de mise hors tension complète qui réduit le gaspillage d'énergie, diminue les coûts d'exploitation et favorise une gestion plus durable du système audiovisuel.
Mise hors tension complète avec une seule commande
Lower Power Consumption with Smarter Control 1

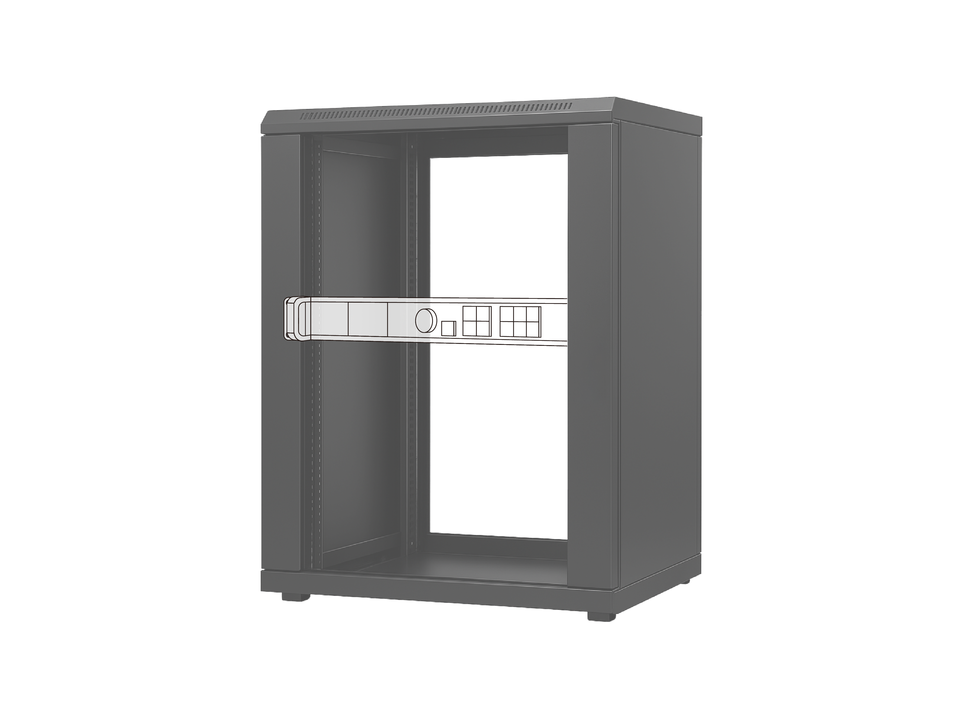

Conception compacte pour l'intégration audiovisuelle

Le LD-SCB-025 présente une conception pour montage en rack 1U, assurant une compatibilité parfaite avec les armoires serveurs standard. Son format compact et peu encombrant simplifie le placement, simplifie la configuration et améliore l'efficacité de l'installation, ce qui en fait un choix idéal pour les environnements audiovisuels professionnels
Conception pour montage en rack 1U
Space-Saving Design for AV Integration 1

Intégration fluide avec gestion centralisée

Le boîtier de contrôle du système tout-en-un prend en charge plusieurs protocoles de contrôle, notamment LAN, RS-232 et USB-B, permettant une gestion centralisée et une intégration fluide entre les appareils et les environnements. En offrant un contrôle unifié, il améliore l'efficacité opérationnelle, simplifie la maintenance et accélère le dépannage

Prise en charge des protocoles LAN et RS-232
Seamless Integration with Centralized Management 1

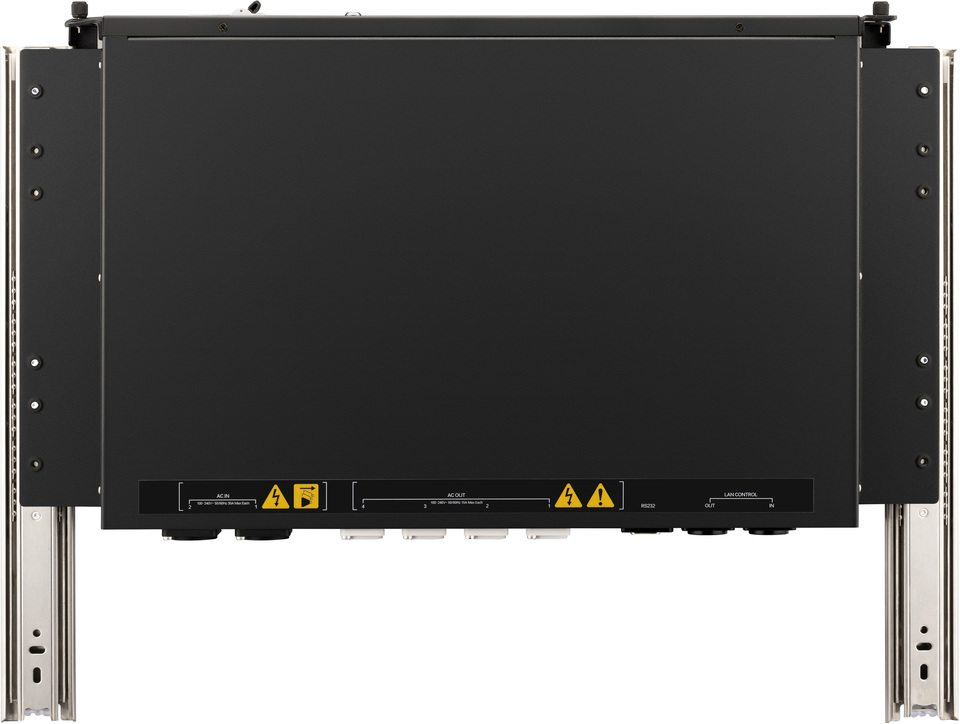

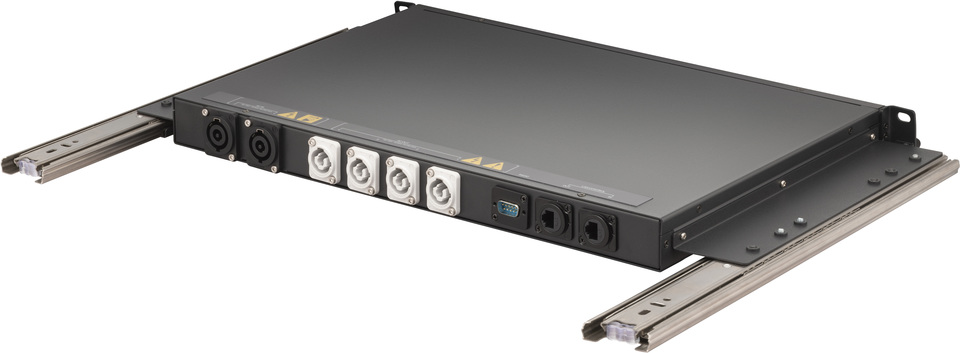

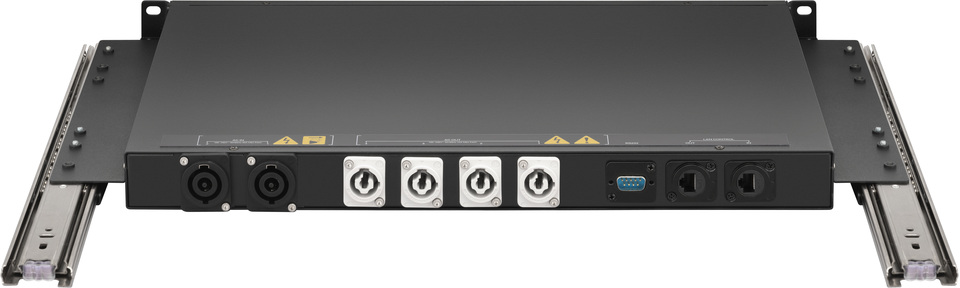

Dimensions & Ports E/S

  1. Indicator Light
  2. Power Button
  3. AC In ×2
  4. AC Out ×4
  5. RS232
  6. LAN Control In & Out

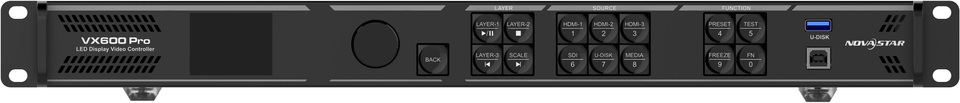

  1. Display Panel
  2. Control Knob
  3. Back Button
  4. Layer Control Buttons
  5. Input Source Buttons
  6. Function Buttons
  7. USB-A (Front Panel)
  8. USB Control
  9. Ethernet Port ×2 (Control)
  10. Light Sensor
  11. Genlock In & Loop
  12. 3G-SDI In & Loop
  13. USB-A (Rear Panel)
  14. RS232 (3-Pin)
  15. Ethernet Port ×6 (Output)
  16. Audio In & Out
  17. 3D Out
  18. HDMI 2.0 In & Loop
  19. HDMI 1.3 In ×2
  20. Optical Port ×2
  21. Monitor Out (HDMI 1.3)
  22. Power Button
  23. AC In

SPÉCIFICATIONS


  • Spécifications
    Pixel count (max.): 3 900 000
    Max widest.: 10 240 pixels
    Max highest: 8 192 pixels
    Dimensions (WxHxD): Module d'alimentation : 565x39x428mm
    Boitier de contrôle : 482.6x50.1x302.2mm
    Processeur: VX600 Pro
    Consommation électrique: 41W
    Output Power Consumption: 13.2kW@220V
    6.6kW@110V
    Poids net: Module d'alimentation：6kg
    Boitier de contrôle ：3.9kg
  • Entrée
    HDMI: 3
    (HDMI 2.0/HDCP 2.2 x1, HDMI 1.3/HDCP 1.4 x2)
    USB Type A: 2
    (USB3.0 x1, USB2.0 x1)
    RJ45 (Internet): 2
    (contrôle)
  • Sortie
    HDMI: 1
    (HDMI 1.3/HDCP 1.4)
    Sortie audio (3,5 mm): 1
    USB Type A (Alimentation): USB 3.0 5V/0.9A x1
    USB 2.0 5V/0.5A x1
