LED 顯示器相關配件
LD-SCB-024
關鍵功能
- 整合式 All-in-One 設計，簡化安裝與操作流程
- 隱藏式電源盒安裝於螢幕後方，實現整潔、無雜亂的配置
- 整合式電源開/關控制，支援節能與永續運作
- 2U 機架式設計，可無縫安裝於標準伺服器機櫃
- LAN 與 RS-232 集中化控制，確保系統管理更為順暢
產品說明
LD-SCB-024 是專為 ViewSonic All-in-One LED 顯示器 LDC 系列 設計的精巧機架式 All-in-One 控制系統。此裝置採用 2U 機架式外型設計，可完美安裝於標準伺服器機櫃中，讓部署更簡化、整合更高效，非常適合空間有限的專業影音環境。它具備隱藏式電源系統，可安裝於顯示器後方，營造整潔專業的安裝效果，避免外露線材影響美觀。同時支援 一鍵電源控制，提升能源使用效率；並透過 LAN 與 RS-232 控制埠，可進行集中化的監控與管理。這款控制盒是 ProAV 環境的理想解決方案，能提供 高延展性與低維護成本，滿足多元應用需求。

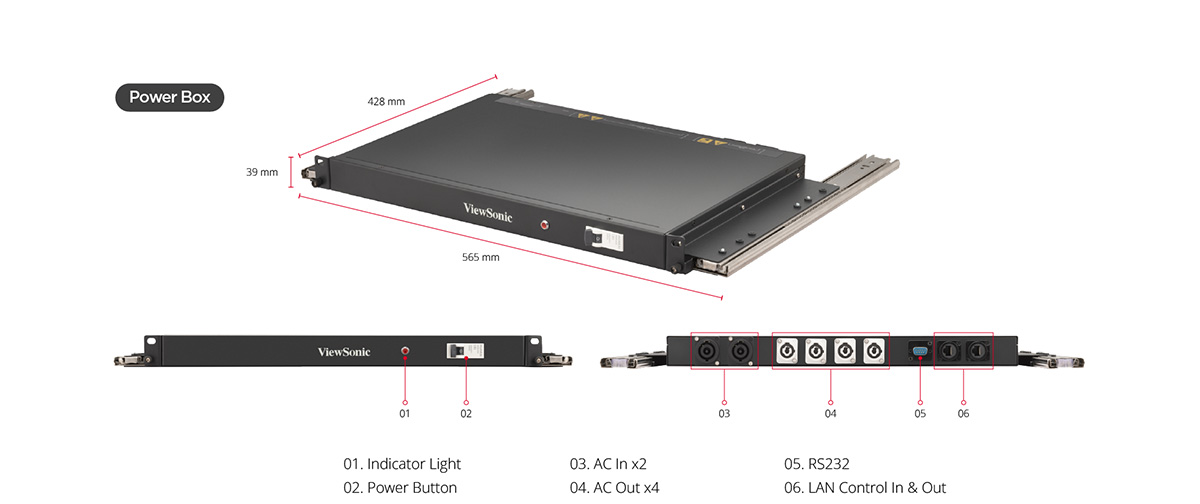

- 指示燈
- 電源按鈕
- AC 輸入 ×2
- AC 輸出 ×4
- RS232
- LAN 控制（輸入 / 輸出）
- 輸入來源按鈕
- 顯示面板
- 控制旋鈕
- 返回鍵
- 分層控制按鈕
- 功能按鈕
- USB-A（前面板）
- USB 隨身碟插槽
- 乙太網路埠 ×20（輸出）
- 乙太網路埠 ×2（控制）
- 音訊輸入 / 輸出
- 3D 輸出
- USB-A (後面板)
- RS232
- Genlock 輸入& Loop
- 12G-SDI 輸入& Loop
- 光感應器
- DP 1.2
- HDMI 2.0 輸入 ×2
- HDMI 1.3 輸入 ×4
- 光纖埠 ×4
- 電源按鈕
- AC 輸入
- 顯示器輸出
造訪我們
- www.viewsonic.com
-
規格資訊
Pixel count (max.): 13,000,000 Max widest.: 16,384 pixels Max highest: 8,192 pixels Dimensions (WxHxD): Power module : 565x39x428mm
Control box : 482.6x94.6x493mm處理器: VX2000 Pro 電源消耗: 82W Output Power Consumption: 13.2kW@220V
6.6kW@110V淨重: Power module：6kg
Control box：7kg -
輸入
HDMI: 6
(HDMI 2.0/HDCP 2.2 x4, HDMI 1.3/HDCP 1.4 x2)USB Type A: 2
(USB3.0 x1, USB2.0 x1)RJ45 (Internet): 2
(control)DP: 1 (DP1.2) -
輸出
HDMI: 1
(HDMI 1.3/HDCP 1.4)耳機輸出孔 (3.5 mm): 1 USB Type A (供電): USB 3.0 5V/0.9A x1
USB 2.0 5V/0.5A x1 -
調整選項
Ethernet ports to Cabinet: 20 RJ45 (LAN control): 2 USB Type A (Services): 1(share USB A input) RS232 (DB 9-pin female): 1(3 pin) -
STANDARD ACCESSORIES
電源線: N/A
(Neutrik powerCON 32A connector)LAN Cable (debug): 1 -
FEATURE MAP
LAN Control: ●(TCP/IP) 24/7 Operation: ● PIP/PBP (HDMI 1/2/3/4): ●
