Key Features
  • SuperClear® IPSテクノロジー
  • フレームレスベゼルデザイン
  • HDMI、VGA端子搭載
  • フルHD(1920x1080)解像度
  • 2Wx2スピーカー搭載
  • フリッカーフリー、ブルーライトフィルター技術搭載

VA2256-MH
Product Description
ViewSonic VA2256-MHは、21.5インチのフルHD液晶ディスプレイです。3辺スリムベゼルのスタイリッシュのデザインを採用し、SuperClear®IPSタイプパネルテクノロジーを採用しており、シャープなカラー表現と広い視野角で優れた画面性能を提供します。また、フリッカーフリーやブルーライトフィルターなどのアイケア技術も搭載しているため、長期間に渡って目に対するストレスをサポートします。さらにViewSonic独自のViewMode™は、さまざまなアプリケーションで最適化されたスクリーンパフォーマンスを提供する直感的なプリセットを提供します。入力端子はHDMIおよびVGA入力を内蔵し、2Wx2のスピーカーも搭載し、より柔軟な接続性を実現します。VA2256-MHはオフィスワークからホームエンターテインメントまで幅広い使用環境に対応した、マルチユースモデルです。

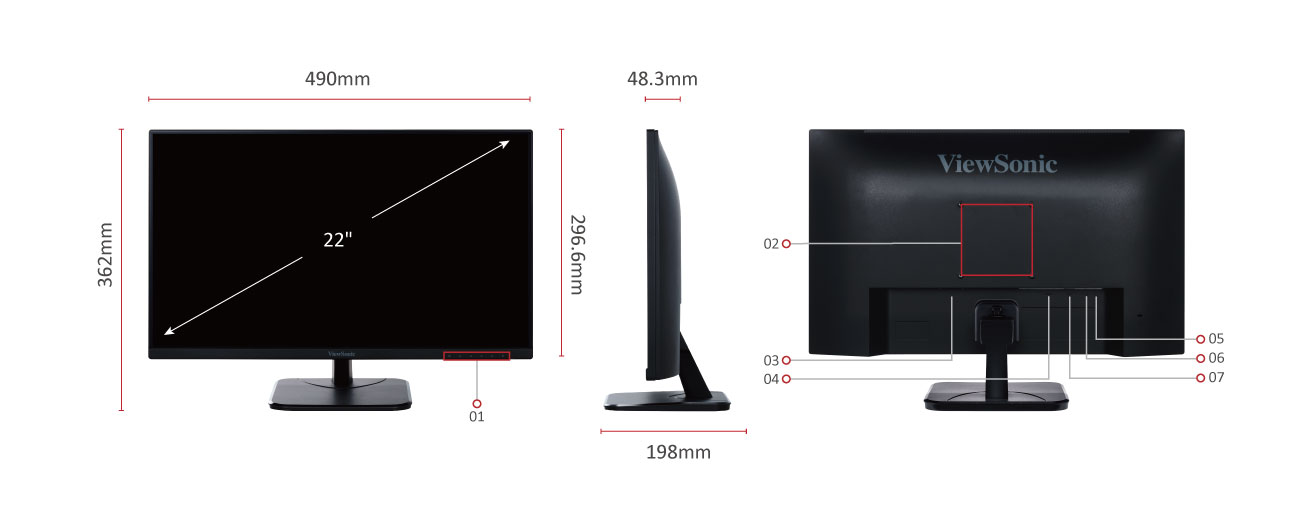

  1. OSDメニューコントロールパネル
  2. VESAマウント(100x100mm)
  3. 電源
  4. HDMI端子 x1
  5. 音声出力(ステレオミニジャック)
  6. 音声入力(ステレオミニジャック)
  7. D-SUB端子 x1
Visit Us
  • www.viewsonic.com
  • 液晶パネル
    サイズ: 21.5型ワイド
    パネルタイプ: IPS / 非光沢
    解像度: 1920 x 1080 (Full HD)
    表示面積: 476.1 x 267.8 mm
    画素ピッチ: 0.248 x 0.248 mm
    最大輝度: 250 cd/m2
    視野角度(左右/上下): 178º horizontal, 178º vertical
    コントラスト比: 1,000:1
    ダイナミックコントラスト比: 50,000,000:1
    応答速度: 5ms(GTG) *オーバードライブ時
    最大表示色: フルカラー約1677万色
  • 走査周波数
    水平: アナログ:24 - 84 kHz / デジタル:15 - 84 kHz
    垂直: アナログ:48 - 75 Hz / デジタル:48 - 75 Hz
  • 入出力端子
    デジタル: HDMI 1.4 x1
    アナログ: D-sub 15ピンx1
    USB:
    音声入力: ステレオミニジャック x1
    音声出力: ステレオミニジャック x1
  • スピーカー
    2W x 2
  • 主な搭載技術
    SuperClear®:
    フリッカーフリー:
    ウルーライトフィルター:
    ViewMode:
  • エルゴノミクス
    チルト: 20°~ -4°
    高さ調整:
    ピボット:
    スウィーベル:
  • VESA規格対応
    100 x 100 mm
  • 筐体色
    ブラック
  • OSD言語
    14ヶ国語対応
  • 電源
    電源: 内蔵
    電圧: AC 100-240V±10% 50/60Hz
    消費電力: 31W(最大) / 23W(標準) / 18W(エコ)
    待機消費電力: 0.5W以下
  • 外形寸法 (WXHXD)
    スタンドあり: 490 x 362 x 198 mm
    スタンドなし: 490 x 297 x 48 mm
    梱包時: 544 x 384 x 128 mm
  • 質量
    スタンドあり: 約3.3 kg
    スタンドなし: 約2.9 kg
    梱包時: 約4.8 kg
  • 使用温度条件
    使用温度条件: 0°C - 40°C
    使用湿度条件: 20% - 90% (結露なきこと)
  • 適合規格
    cULus, FCC-B, ICES003, Energy Star 8.0, CEC, MX-CoC, Mexico Energy, RoHS, WEEE, VCCI, PSE, BIS, CCC, China RoHS, China Energy Label
  • 主な付属品
    電源ケーブル(約1.5m) x1
    HDMI ケーブル(約1.5m) x1
    オーディオケーブル(約1.5m) x1
    クイックスタートガイド x1
    保証書 x1
  • JANコード
    4589468730811
  • 保証期間
    3年間 (パネル・バックライト含む)
